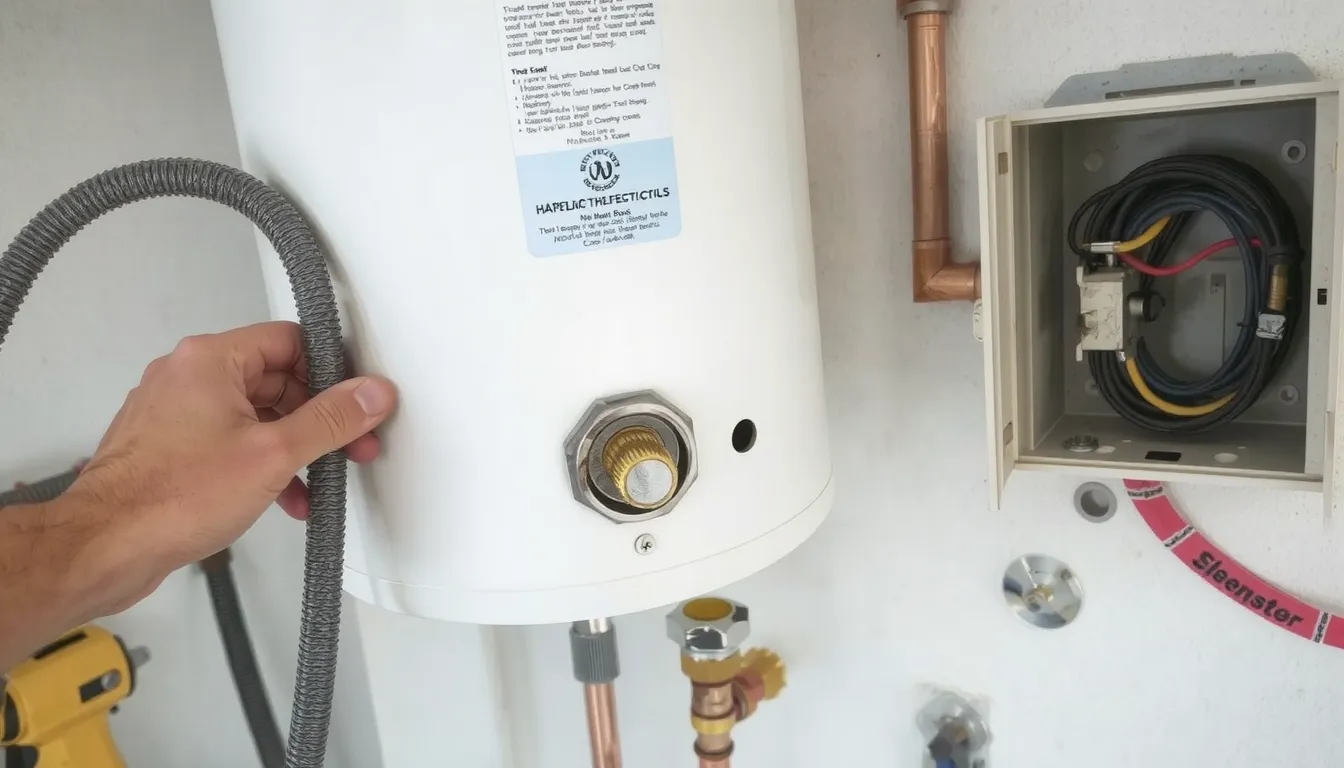

Branchement ballon eau chaude : le guide complet pas à pas

Raccordement électrique du ballon d’eau chaude

Un chauffe-eau électrique consomme entre 1 800 W et 3 000 W en fonctionnement courant. Il doit donc être alimenté par une ligne dédiée depuis le tableau électrique : aucun autre appareil ne doit y être raccordé, pas même une prise de courant.

La protection repose sur deux organes distincts. Le disjoncteur 20 A dédié protège la ligne contre les surintensités. L’interrupteur différentiel 30 mA type AC protège les personnes contre les fuites de courant. Cette association est imposée par la norme NF C 15-100.

Section de câble et câblage

Le câble doit être rigide, jamais souple, et de section 2,5 mm² minimum en monophasé. La norme exige du 3 x 2,5 mm² (phase, neutre, terre) en monophasé et du 4 x 2,5 mm² en triphasé. En monophasé, la phase et le neutre peuvent être branchés sans sens imposé.

La ligne dédiée part directement du tableau. Un contacteur jour/nuit peut y être ajouté pour faire fonctionner le ballon pendant les heures creuses, ce qui réduit la facture sans intervention sur le reste de l’installation.

Le câble qui alimente le ballon d’eau chaude doit rester rigide sur toute sa longueur, du disjoncteur jusqu’aux bornes de la résistance, car un conducteur souple vieillit mal dans une gaine fixe.

Branchement plomberie du ballon d’eau chaude

Le raccordement hydraulique repose sur une logique simple : une entrée, une sortie, une évacuation. Chaque flexible se visse sur une souche repérée par une couleur, ce qui limite les risques d’inversion. Munissez-vous d’une clé plate et de quelques mètres de téflon avant de commencer.

Raccordement de l’arrivée d’eau froide et de la sortie eau chaude

• Souche bleue eau froide : point d’entrée de l’alimentation sur le groupe de sécurité.
• Souche rouge eau chaude : départ vers le réseau sanitaire de la maison.
• Flexible inox 20/27 : format d’écrou standard pour l’arrivée d’eau froide.
• Joint fillasse sur raccords : étanchéité indispensable pour éviter les fuites.

Raccordement au réseau sanitaire et étanchéité des jonctions

Le flexible inox se visse à la main, puis se serre d’un quart de tour à la clé. Un serrage excessif abîme le joint et provoque des micro-fuites invisibles au premier regard. Vérifiez que la souche bleue correspond bien à l’entrée d’eau froide : inverser les deux souches empêche le ballon de fonctionner correctement.

L’étanchéité aux jonctions passe par la fillasse sur les raccords taraudés et des joints neufs sur chaque flexible. Après ouverture du robinet d’arrêt, contrôlez chaque point de raccord au papier absorbant. Une goutte résiduelle signale un serrage à reprendre immédiatement.

Le troisième raccord concerne l’évacuation vers le réseau eaux usées, avec un tube PVC de 32 ou 40 mm de diamètre. Son étanchéité se contrôle visuellement une fois le groupe de sécurité en place.

Normes et sécurité du branchement

La partie électrique obéit à la NF C 15-100. Le chauffe-eau doit disposer d’une ligne dédiée, sans aucun autre appareil dessus. Un interrupteur différentiel 30 mA type AC est obligatoire pour protéger les personnes, et un disjoncteur dédié complète le circuit. Le câble doit être rigide, jamais souple.

Côté eau, la référence est la NF EN 1487. Elle impose un groupe de sécurité sur l’arrivée d’eau froide, avec joint fillasse pour l’étanchéité. Un raccord diélectrique est également requis sur la sortie eau chaude pour éviter la corrosion entre métaux différents.

Avant toute manipulation, coupez l’alimentation au tableau et vérifiez l’absence de tension avec un testeur. Cette vérification conditionne votre sécurité et celle des occupants du logement.

Matériel et outils nécessaires au branchement

Réunir le bon matériel avant de commencer évite les allers-retours et sécurise chaque étape du raccordement. La liste ci-dessous couvre l’ensemble des besoins pour une installation complète, du tableau électrique jusqu’aux raccords d’eau.

• Disjoncteur différentiel 30 mA : protection obligatoire des personnes, type AC.
• Disjoncteur 20 A dédié : ligne exclusive au chauffe-eau, aucun autre appareil dessus.
• Câble rigide 3 x 2,5 mm² : section minimum en monophasé selon la norme NF C 15-100.
• Contacteur jour/nuit : optionnel, pour basculer automatiquement sur les heures creuses.
• Vérificateur d’absence de tension : indispensable avant toute manipulation des fils.
• Flexibles inox et joints : pour l’arrivée d’eau froide et la sortie d’eau chaude.

Deux calibres de disjoncteur coexistent selon la puissance de l’appareil : un 16 A convient jusqu’à 3 000 W, alors qu’un 20 A s’impose au-delà. La puissance courante d’un chauffe-eau se situe entre 1 800 W et 3 000 W, ce qui correspond à environ 3 kVA sur un réseau domestique de 6 à 9 kVA.

Petit outillage complémentaire

Pour la partie plomberie, prévoyez une clé plate ou une pince multiprise adaptée aux écrous de format 20/27, ainsi que de la filasse pour l’étanchéité du groupe de sécurité. Un papier de verre et de la colle PVC servent au collage des tubes d’évacuation en Ø 32 ou 40 mm. Côté électricité, un tournevis isolé et une pince à dénuder suffisent pour préparer les conducteurs.

Si vous confiez le raccordement seul à un professionnel, comptez entre 150 € et 500 €. Une pose complète se situe plutôt entre 350 € et 1 500 € selon la complexité de l’installation.

Étapes du branchement d’un chauffe-eau

Procédure numérotée du branchement électrique

• Couper l’alimentation au tableau : disjoncteur général sur position arrêt.
• Vérifier l’absence de tension : testeur sur chaque fil avant tout contact.
• Retirer l’ancien câble : déconnecter les fils du bornier du ballon.
• Brancher l’alimentation du chauffe-eau : phase et neutre indifférents en monophasé.

Ces quatre gestes constituent le cœur du raccordement. Sur un chauffe-eau neuf, le bornier accepte directement les fils rigides en 2,5 mm² jusqu’à 3 000 W, et en 4 mm² au-delà. En monophasé, la phase et le neutre peuvent être inversés sans conséquence sur le fonctionnement, mais le conducteur de terre doit impérativement être raccordé à la borne dédiée, repérée par le symbole vert et jaune.

Une fois les fils serrés dans le bornier, tirez légèrement sur chacun pour confirmer le contact. Un fil mal vissé provoque un échauffement rapide et peut endommager la carte électronique du cumulus.

Raccords plomberie et mise en service du chauffe-eau

Le raccordement hydraulique se fait sur les deux souches du ballon : la souche bleue pour l’arrivée d’eau froide, la souche rouge pour la sortie d’eau chaude. Vissez le groupe de sécurité sur la souche bleue avec un joint fillasse pour garantir l’étanchéité. Reliez ensuite les flexibles Inox aux écrous au format 20/27, puis connectez la sortie eau chaude au réseau sanitaire.

Avant la mise sous tension, ouvrez le robinet d’arrêt général et laissez le ballon se remplir complètement. Purgez l’air en ouvrant un robinet d’eau chaude jusqu’à ce que l’eau s’écoule sans à-coups. Vérifiez chaque jonction : aucune trace d’humidité ne doit apparaître. Une fois le ballon plein, refermez les robinets, puis réenclenchez le disjoncteur 20 A au tableau pour lancer la chauffe.

Installation du groupe de sécurité

Le groupe de sécurité se monte obligatoirement sur la souche bleue du ballon, celle de l’arrivée d’eau froide. Ce petit organe remplit deux rôles vitaux : évacuer la surpression liée à la dilatation de l’eau et empêcher tout retour d’eau chaude vers le réseau. Sa présence est imposée par la norme NF EN 1487.

Pour une étanchéité parfaite, enroulez de la filasse sur le filetage avant de visser le groupe, puis serrez sans forcer. Reliez ensuite la sortie du groupe à l’évacuation des eaux usées avec un tube PVC de 32 ou 40 mm. Cette évacuation doit rester visible et ne jamais être obturée, car elle sert de trop-plein en cas de surpression.

Pensez à purger le groupe après la mise en eau : ouvrez le levier quelques secondes jusqu’à ce que l’air s’échappe. Un léger suintement au niveau du clapet pendant la chauffe est normal, c’est le signe que la soupape fait son travail.

Raccord diélectrique et évacuation

Deux éléments sont souvent négligés lors du branchement d’un chauffe-eau : le raccord diélectrique sur la sortie d’eau chaude et le réseau d’évacuation des eaux usées. Leur rôle est pourtant essentiel pour éviter la corrosion prématurée de la cuve et garantir un fonctionnement sans débordement.

Le raccord diélectrique sur la souche eau chaude

Sur la souche rouge du ballon (sortie eau chaude), un raccord diélectrique est obligatoire. Il empêche le contact direct entre deux métaux différents, ce qui provoque une réaction d’électrolyse et accélère la corrosion. Il se monte généralement entre la sortie du ballon et le flexible inox ou le tube cuivre du réseau sanitaire.

Sans ce raccord, la cuve ou les filetages peuvent se percer en quelques années, même sur un modèle de qualité. Son prix reste modique au regard du coût d’un remplacement complet.

Évacuation des eaux usées

Le groupe de sécurité évacue en permanence quelques gouttes d’eau issues de la dilation du liquide. Cette eau doit être dirigée vers le réseau d’eaux usées via un tube PVC de Ø 32 ou 40 mm. Ce diamètre correspond aux sorties de siphon standard et assure un écoulement sans stagnation.

Prévoyez une légère pente pour éviter les retenues, et reliez l’ensemble à une évacuation existante ou à un siphon de sol. Ne jamais laisser la sortie du groupe de sécurité goutter à même le sol.

Les bons gestes pour un assemblage durable

• Raccord diélectrique obligatoire sur la souche eau chaude pour bloquer l’électrolyse
• Tube PVC Ø 32 ou 40 mm pour évacuer proprement l’eau du groupe de sécurité
• Ponçage des tubes et raccords au papier de verre avant tout collage
• Repérage au marqueur de la position des raccords avant d’encoller

Ces quatre gestes, simples à réaliser, conditionnent la longévité et l’étanchéité de l’installation. Un collage mal préparé ou un raccord diélectrique oublié se traduit toujours par une fuite ou une corrosion à moyen terme.
