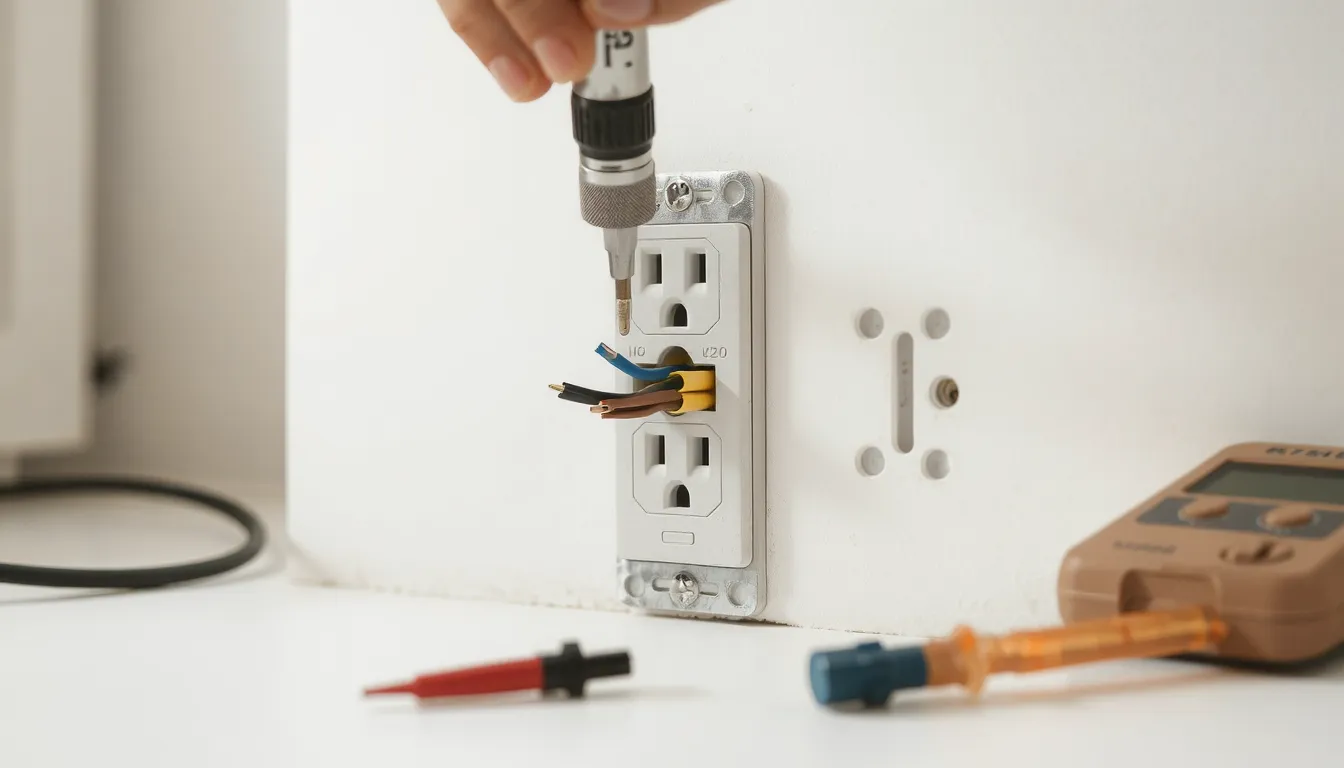

Branchement de prise de courant : le guide pas à pas (schéma, sécurité, normes)

Étapes pour brancher une prise de courant

Le raccordement d’une prise de courant suit un ordre précis. Chaque étape conditionne la suivante, et sauter la coupure du courant ou le test final expose à un risque réel. Voici les 6 étapes à respecter, dans cet ordre exact.

• Couper le disjoncteur : coupez le circuit concerné au tableau, puis vérifiez l’absence de tension avec un VAT.
• Dénuder 12 mm : retirez la gaine sur 10 à 12 mm à la pince à dénuder, sans entamer le cuivre.
• Raccorder L, N et Terre : phase sur borne L, neutre sur borne N, terre sur borne ⏚, une seule couleur par borne.
• Serrer et tester traction : serrez fermement chaque vis, puis tirez doucement sur chaque fil pour confirmer la tenue.
• Remettre sous tension : replacez la prise dans sa boîte, revissez la plaque, puis réenclenchez le disjoncteur.
• Tester avec une charge : branchez un appareil et vérifiez son fonctionnement normal avant de valider l’installation.

Le dénudage est le geste qui rate le plus souvent. Trop court, le fil ne tient pas dans la borne. Trop long, du cuivre nu dépasse et peut créer un contact avec un fil voisin. Dénudez d’abord le fil neutre et la terre, qui sont les plus longs à glisser dans le boîtier, puis la phase.

Après le serrage, le test de traction n’est pas facultatif. Un fil qui bouge dans sa borne chauffe au fil des heures et finit par créer un point de contact charbonneux. Si un fil glisse, rouvrez la borne, redressez le cuivre et recommencez.

Une fois la prise fixée, le test avec une charge réelle (lampe, chargeur) confirme à la fois la continuité du circuit et le bon serrage. Un testeur de prise indique également si la terre et le neutre sont inversés, une erreur que le simple fonctionnement d’un appareil ne révèle pas toujours.

Consignes de sécurité avant branchement

Couper le courant et vérifier l’absence de tension

• Couper le disjoncteur général du tableau électrique avant toute intervention.
• Vérifier avec un VAT l’absence de tension sur chaque borne de la prise.
• Afficher un avertissement au tableau pour prévenir tout tiers d’une remise sous tension.
• Porter des gants isolants et des lunettes de protection pendant les manipulations.

Le geste fondateur reste le même : couper le disjoncteur général au tableau, pas seulement celui du circuit concerné. Un proche qui remet le courant sans prévenir est la cause la plus fréquente d’accident. Une étiquette lisible fixée sur le tableau est donc vivement conseillée.

Couper ne suffit jamais. Il faut vérifier l’absence de tension avec un VAT, testeur obligatoire qui confirme que le circuit est bien mort. Un multimètre en position tension alternative fonctionne aussi. Cette étape s’applique à toutes les bornes, y compris la terre.

Les gants isolants et les lunettes complètent la protection. Le circuit est alimenté à environ 230 V en alternatif, à une fréquence de 50 Hz, valeurs dangereuses en cas de contact direct.

Situations à risque et repiquage interdit

Certaines lignes ne supportent aucun repiquage. Un circuit dédié à un radiateur, un chauffe-eau ou un lave-vaisselle doit rester isolé. Ces appareils puissants exigent leur propre protection et un câble adapté.

La prise d’un circuit dédié est calibrée pour un seul usage. Y ajouter une seconde prise revient à dépasser l’intensité prévue par le disjoncteur, avec surchauffe des conducteurs à la clé. Cette règle découle de la NF C 15-100, cadre légal de la sécurité électrique.

En pièce humide ou en extérieur, la protection minimale grimpe : IP44 obligatoire en salle de bains, IP55 recommandée dehors. Ces indices conditionnent le boîtier autant que le branchement lui-même.

Le même principe vaut pour les gros appareils de la maison : un ballon d’eau chaude s’alimente avec un câble rigide 3 x 2,5 mm² minimum, sur un circuit spécialisé protégé par un disjoncteur 20 A et un différentiel 30 mA.

Schéma de câblage d’une prise électrique

Le même raisonnement s’applique aux moteurs d’automatisme : brancher un volet roulant suppose de distinguer un modèle filaire, qui exige un circuit dédié et une commande par inverseur, d’un modèle radio qui se contente d’une alimentation 230 V.

Raccordement borne à borne et montage en dérivation

Le principe du raccordement est simple : chaque fil va sur la borne qui lui correspond, sans croisement ni inversion. Une fois les fils dénudés sur 10 à 12 mm, insérez-les dans les bornes de la prise en respectant cette logique.

• Fil de phase sur la borne L
• Fil neutre sur la borne N
• Fil de terre sur la borne dédiée (symbole ⏚)
• Repiquage : les fils arrivent et repartent sur les mêmes bornes

Pour un montage en dérivation, la prise est alimentée depuis une prise voisine : les fils d’alimentation et de repiquage se raccordent ensemble sur les mêmes bornes. Un seul circuit supporte ainsi jusqu’à 2 gaines maximum par prise, une pour l’alimentation et une pour le repiquage.

Après serrage ferme des vis, tirez doucement sur chaque fil pour vérifier la tenue. Ce test de traction évite les faux contacts responsables de grésillements.

Schémas par gamme et entre disjoncteur et prise

Le raccordement reste identique quelle que soit la marque, mais la disposition des bornes varie. Sur une Legrand Céliane, une Dooxie ou une Schneider Odace, repérez le marquage L, N et le symbole de terre avant d’insérer les fils. Un schéma propre à la gamme évite toute erreur en cas de doute.

Entre le disjoncteur et la prise, le schéma est identique d’un bout à l’autre du circuit : la phase part du disjoncteur vers la borne L, le neutre vers la borne N, et la terre suit son propre chemin depuis la barrette de terre du tableau. Les trois conducteurs circulent ensemble dans la même gaine, sans jamais se mélanger aux autres circuits.

Pour un raccordement confortable, prévoyez une longueur de fil légèrement supérieure à la profondeur de la boîte, environ 10 cm, afin de plier proprement les conducteurs avant de visser la plaque.

Identifier phase, neutre et terre

Avant tout raccordement, il est indispensable de reconnaître les trois conducteurs qui arrivent dans la boîte d’encastrement. Le respect strict du code couleur évite une inversion dangereuse entre la phase et le neutre, susceptible de mettre sous tension des parties métalliques normalement neutres.

En l’absence de repère visuel fiable, seul un test au multimètre ou à la pince VAT permet de distinguer la phase. Cette vérification se fait impérativement hors tension pour le repérage filaire, puis sous tension contrôlée avec l’appareil adapté afin de confirmer la polarité avant de raccorder la prise.

Une attention particulière s’impose sur les installations anciennes, où la phase peut arborer n’importe quelle couleur sauf le bleu et le vert/jaune. Le neutre reste toujours bleu et la terre vert/jaune, sans exception, comme le rappelle la norme NF C 15-100.

Matériel et outils nécessaires

Avant de commencer le raccordement, réunissez tout le matériel sur un plan de travail accessible. Un aller-retour au magasin en pleine installation fait perdre du temps et pousse aux erreurs. Pour une prise de courant classique, il faut :

• Tournevis isolés plat et cruciforme pour visser les bornes et le support.
• Pince à dénuder et pince coupante pour préparer les fils proprement.
• VAT ou multimètre pour vérifier l’absence de tension avant intervention.
• Prise 2P+T et boîte d’encastrement ou de saillie selon le support.
• Câble 2,5 mm² sous gaine ICTA pour l’alimentation du circuit prises.

Le détail qui fait la différence sur chaque outil

Le tournevis isolé n’est pas un accessoire de confort. Sa gaine protège des contacts accidentels si le disjoncteur est mal identifié. Choisissez un modèle à embout plat pour les bornes à vis et un cruciforme pour le support de la prise murale.

La pince à dénuder doit être réglée sur la bonne section : 1,5 mm² ou 2,5 mm². Un dénudage à la pince universelle arrache des brins de cuivre et fragilise le contact dans la borne. Le VAT (vérificateur d’absence de tension) est l’outil non négociable : il confirme que le circuit est bien hors tension avant de toucher les fils.

Câble et boîtier : bien choisir selon l’usage

Pour un circuit prises standard, prévoyez du câble 1,5 mm² protégé par un disjoncteur 16 A. Pour un appareil puissant (lave-vaisselle, four, radiateur), passez au 2,5 mm² avec un disjoncteur 20 A. La gaine ICTA assure la protection mécanique du câble dans les murs et les combles.

Le choix de la boîte dépend du support : boîte d’encastrement Ø67 mm percée à la scie-cloche dans du placo ou du béton, ou boîte en saillie vissée en surface. Dans les pièces humides, la prise doit afficher un indice de protection IP44 minimum, et IP55 en extérieur.

Prévoyez également quelques bornes de raccordement (type Wago ou domino) si vous repiquez depuis une prise existante. La norme tolère 2 gaines maximum par boîte : une pour l’alimentation, une pour le repiquage vers la prise suivante.

Norme NF C 15-100 et conformité

Ce que la norme impose dans chaque pièce

La NF C 15-100 fixe un minimum de 5 prises par pièce de vie pour éviter la multiplication des multiprises et des rallonges. Les prises doivent être installées à une hauteur minimale de 30 cm du sol. En pièces humides comme la salle de bains, l’indice de protection IP44 est exigé. En extérieur, un indice IP55 est recommandé pour résister aux projections d’eau.

La protection différentielle 30 mA est obligatoire sur l’ensemble des circuits de prises. Le courant alternatif distribué à 50 Hz sous une tension d’environ 230 V entre les bornes impose ces règles pour garantir la sécurité des occupants.

Ce que la norme autorise sur un circuit

Un circuit de prises en 1,5 mm² protégé par un disjoncteur 16 A accepte jusqu’à 8 prises. Pour les appareils puissants, un circuit en 2,5 mm² avec un disjoncteur 20 A tolère jusqu’à 12 prises. Certaines versions antérieures de la norme limitaient ces circuits à 5 prises, puis 7 prises selon les éditions. Vérifiez toujours la conformité de votre installation au regard de ces seuils avant d’ajouter une prise supplémentaire.

Le repiquage reste possible dans la limite de 2 gaines maximum par prise (alimentation plus repiquage). Au-delà, un circuit dédié devient nécessaire pour rester conforme.

Questions fréquentes sur le branchement d’une prise

Quelles normes électriques respecter pour une prise

La norme NF C 15-100 impose une prise de terre sur chaque circuit, un disjoncteur de 16 A ou 20 A, des conducteurs de 1,5 mm² ou 2,5 mm² et un maximum de 12 prises par circuit. La section doit rester adaptée à la puissance.

Prise standard ou prise renforcée : que choisir

La prise 16 A standard convient aux usages courants. Pour un four, un lave-linge ou un appareil énergivore, préférez une prise renforcée 20 A, plus robuste et conforme aux exigences de charge prolongée sans échauffement anormal.

Comment repérer une prise défectueuse

Une prise défectueuse chauffe, dégage une odeur de brûlé, laisse des traces noires, tient mal les fiches ou coupe l’alimentation par intermittence. Coupez le courant et remplacez-la sans attendre pour éviter un risque d’incendie.

Peut-on recharger une voiture électrique sur une prise normale

Recharger une voiture électrique sur une prise standard reste possible mais fortement déconseillé au quotidien. Une prise renforcée ou une borne dédiée est requise, car la charge continue plusieurs heures surchauffe la prise classique et le circuit.

Quel disjoncteur pour une prise de lave-vaisselle

Un disjoncteur 20 A alimente une prise de lave-vaisselle avec des conducteurs de 2,5 mm². Si l’appareil est raccordé directement, comptez un disjoncteur 16 A. Le circuit doit toujours être protégé par un différentiel 30 mA.
