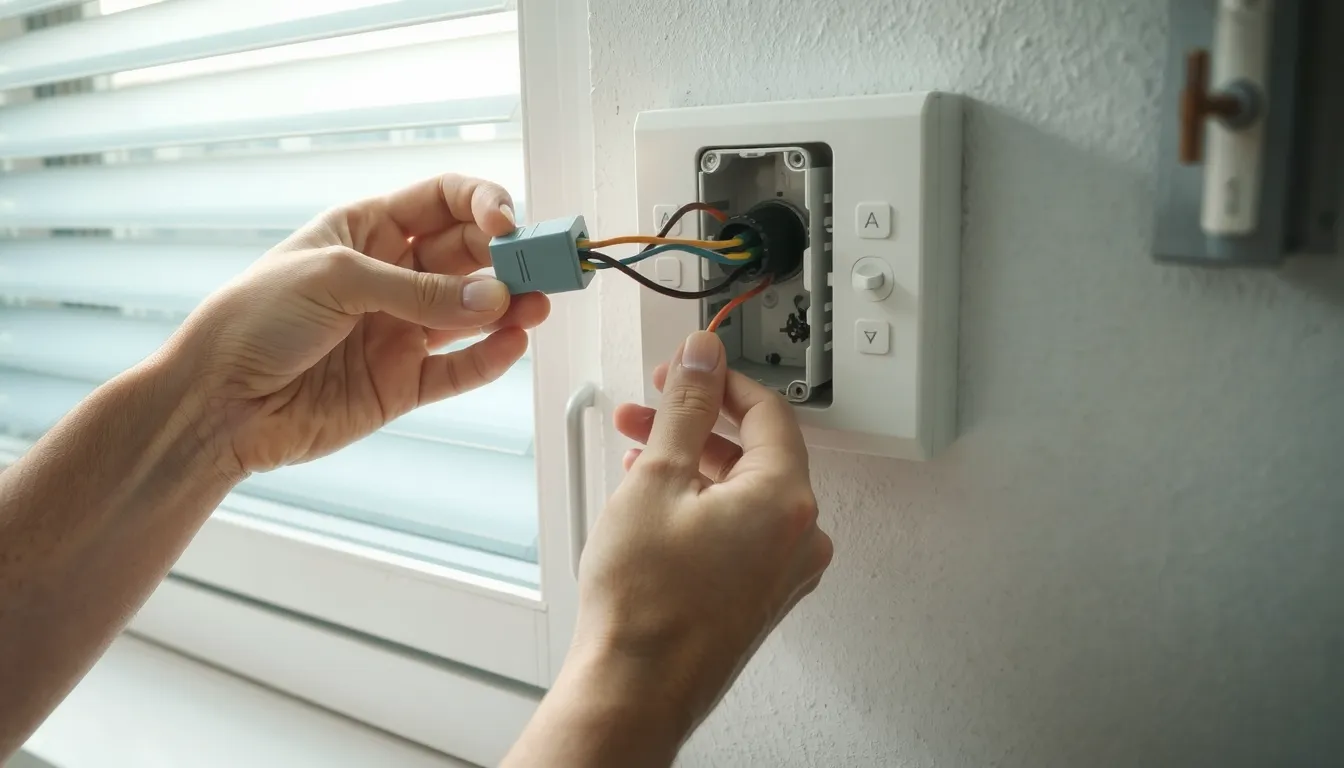

Comment brancher un volet roulant : guide filaire et radio pas à pas

Comment brancher un moteur filaire : interrupteur et raccordement

Un moteur de volet roulant filaire se distingue par son nombre de conducteurs : 4 fils sortent du moteur. Ceux-ci se repèrent par leur couleur et correspondent chacun à une fonction précise. Avant tout raccordement, identifiez-les sans ambiguïté pour éviter une inversion.

• Bleu : neutre commun au moteur
• Marron : commande de montée
• Noir : commande de descente
• Jaune/vert : terre du moteur

Le repérage marron montée et noir descente reste le standard des moteurs filaires, mais un multimètre en position continuité confirme la correspondance si un doute persiste. Côté tableau électrique, 3 fils sortent vers la commande : bleu pour le neutre, rouge pour la phase et jaune/vert pour la terre. Ces trois conducteurs alimentent l’ensemble de la ligne.

Rôle de l’inverseur

Le moteur filaire ne se pilote pas avec un simple interrupteur : il faut un inverseur, qui change le sens de circulation du courant et inverse la rotation. Pour 1 seul volet, comptez 1 inverseur. La particularité tient à son câblage : l’inverseur se raccorde directement au moteur dans l’axe de pose, sans passer par un point de commande mural.

Concrètement, les fils marron et noir du moteur rejoignent l’inverseur, tandis que le bleu et le jaune/vert assurent neutre et terre. Tous les raccordements se font dans un domino ou des bornes de connexion, dans l’ordre des couleurs.

Raccordement direct et alimentation

Le raccordement au moteur se fait directement, sans boîtier intermédiaire supplémentaire à l’intérieur du coffre. L’alimentation issue du tableau arrive par la gaine ICTA de 16 ou 20 mm qui chemine dans le mur ou dans une moulure. Une fois les liaisons moteur, inverseur et secteur en place, procédez à un test de montée et descente avant de fixer le coffre au mur.

Ce câblage doit rester sur un circuit dédié pour respecter la norme NF C 15-100. Pour un seul volet filaire, la simplicité du montage tient au nombre limité de conducteurs : 4 fils moteur d’un côté, 3 fils côté tableau, un inverseur au milieu. Toute la difficulté consiste à bien repérer les couleurs avant d’insérer le premier fil dans une borne.

Comment brancher un moteur radio (sans fil)

Un moteur radio ne se raccorde pas à un interrupteur mural : il suffit de l’alimenter en 230 V puis de l’associer à sa télécommande. Le câblage est donc plus simple que sur un moteur filaire, puisqu’aucune liaison n’est à tirer entre le tableau et un bouton de commande.

Le moteur radio ne comporte que 3 fils au lieu des 4 d’un moteur filaire. La commande passe uniquement par les ondes émises par la télécommande, ce qui évite tout passage de câble de commande dans le mur.

Repérer et raccorder les 3 fils du moteur

• 3 fils seulement sortent du moteur radio, contre 4 en filaire.
• Marron ou rouge : la phase, à raccorder au fil rouge de l’alimentation.
• Bleu : le neutre, à raccorder au fil bleu du réseau.
• Jaune et vert : la terre, à relier impérativement à la terre.
• Domino : raccordement dans l’ordre des couleurs, fil par fil.

L’alimentation vient directement du tableau électrique, avec les 3 fils habituels : bleu pour le neutre, rouge pour la phase et jaune et vert pour la terre. Le raccordement au moteur se fait dans un domino ou un bornier, en respectant scrupuleusement l’ordre des couleurs. Une inversion entre phase et neutre n’empêche pas le moteur de tourner, mais elle reste à éviter pour la cohérence de l’installation.

Associer la télécommande et régler les fins de courses

Une fois le moteur alimenté, il faut appairer la télécommande en suivant la procédure du fabricant : généralement un appui long sur une touche du boîtier jusqu’au va-et-vient du moteur, qui confirme l’association. Cette étape remplace entièrement le câblage d’un interrupteur, puisqu’aucun fil de commande n’est nécessaire.

Le réglage des fins de courses intervient ensuite, pour définir les positions haute et basse du tablier. Beaucoup de moteurs radio récents gèrent ces butées automatiquement lors du premier mouvement complet. Il ne reste alors qu’à vérifier que le volet s’arrête bien avant la moulure basse et sous le coffre.

Normes électriques et consignes de sécurité

Circuit dédié et calibrage du disjoncteur

La norme NF C 15-100 impose un circuit dédié pour alimenter un volet roulant électrique. Autrement dit, ce circuit ne doit alimenter aucun autre appareil : ni prises, ni éclairage. Le disjoncteur doit être indépendant, ce qui facilite le dépannage et évite les coupures intempestives sur le reste de l’installation.

Le choix du calibre dépend directement de la section du câble utilisée. Un câble en 1,5 mm² impose un disjoncteur de 16A, tandis qu’un câble en 2,5 mm² supporte un disjoncteur de 20A. Pour un seul moteur de volet roulant, le 16A suffit largement.

Mise en sécurité avant intervention

Avant toute manipulation, coupez l’alimentation au disjoncteur concerné. Vérifiez ensuite l’absence de tension avec un multimètre ou un testeur, car un mauvais repérage au tableau reste fréquent. Ne vous fiez jamais à la seule position de l’interrupteur.

Travailler hors tension protège aussi le moteur : un raccordement effectué sous tension peut endommager définitivement l’électronique du volet, notamment sur les modèles radio. Prenez également le temps de repérer chaque fil avant de les connecter, un mauvais branchement phase et neutre suffit à faire disjoncter le circuit ou à bloquer le moteur.

Alimentation électrique et section de câble

Le choix de la section de câble détermine le calibre du disjoncteur à installer au tableau. Avec un câble de 1,5 mm², optez pour un disjoncteur 16A. Si vous tirez du 2,5 mm², passez à un disjoncteur 20A. Cette correspondance est imposée par la norme et garantit la protection du moteur comme du circuit.

Pour l’alimentation depuis le tableau, trois conducteurs suffisent : bleu pour le neutre, rouge pour la phase, jaune/vert pour la terre. Faites-les cheminer dans une gaine ICTA de 16 ou 20 mm de diamètre en encastré, ou dans une goulotte en apparent.

Un moteur radio se raccorde uniquement au moteur, sans liaison vers un interrupteur. Comptez environ 3 fils à tirer du tableau jusqu’à l’emplacement du volet, ce qui simplifie nettement le cheminement par rapport à une commande filaire.

Brancher deux volets : multipoint et centralisation

Deux volets indépendants avec inverseur bipolaire

Pour piloter 2 volets roulants depuis un seul point de commande, l’inverseur bipolaire est la solution la plus directe. Chaque volet reste contrôlé indépendamment, ce qui évite de faire monter les deux stores en même temps par erreur.

Le câblage repose sur 2 moteurs reliés au même appareil, avec un repérage rigoureux des fils de montée et de descente pour chaque volet. L’installation est plus complexe qu’un simple unipolaire, mais elle conserve l’avantage d’une commande filaire classique, sans ondes ni appairage.

Si le passage de câbles supplémentaires dans la gaine devient trop contraignant, opter pour des moteurs radio reste une alternative pertinente : chaque moteur conserve sa télécommande dédiée et aucun fil de commande ne relie le tableau aux volets.

Multipoint et centralisation avec télérupteur

Le montage multipoint permet de commander les volets depuis plusieurs endroits, tout en centralisant l’ensemble sur un point unique. Il exige une organisation précise du circuit et un télérupteur qui joue le rôle de relais d’impulsion.

• 2 interrupteurs minimum requis pour couvrir les points de commande
• Télérupteur : envoie l’impulsion électrique vers les moteurs
• Bouton instable recommandé : le volet ne bouge qu’à l’impulsion
• Gaine dédiée pour la centralisation, avec emplacement boîtier réservé

La centralisation implique de tirer une gaine spécifique depuis le tableau jusqu’au boîtier de commande central. Ce cheminement doit être anticipé avant la fermeture des murs ou la pose des moulures, sous peine de devoir reprendre l’ensemble du circuit.

Un bouton instable (aussi appelé bouton poussoir) est fortement conseillé sur ce type de montage : contrairement à un interrupteur classique qui reste en position, il revient automatiquement au repos et déclenche une impulsion unique à chaque pression.

Interrupteur unipolaire ou bipolaire : lequel choisir

Le choix entre un interrupteur unipolaire et un interrupteur bipolaire dépend avant tout du nombre de volets roulants à piloter. L’unipolaire contrôle un seul volet : c’est la solution la plus simple, avec un câblage direct entre l’interrupteur et le moteur, sans multiplexage.

Le bipolaire, lui, gère 2 volets pilotés indépendamment. Chaque moteur conserve sa propre commande, mais l’installation demande de tirer deux circuits distincts et de raccorder les deux moteurs au même point de commande. La complexité augmente donc sensiblement, tant au niveau du repérage des fils que du temps de pose.

Position instable et usage au quotidien

Un point revient souvent chez les bricoleurs : la position instable de l’interrupteur. Avec ce type de commande, le volet ne bouge qu’au moment de l’impulsion. Le mécanisme revient automatiquement au point mort dès que vous relâchez le bouton. Résultat : pas de risque de laisser le moteur tourner en continu, et un geste identique pour la montée comme pour la descente.

Attention à la terminologie : dans le langage courant, interrupteur, inverseur et commande filaire désignent souvent le même appareil. Un inverseur unipolaire pilote un volet, un inverseur bipolaire en pilote deux.

Quand préférer le radio

Si vous hésitez entre les deux et que le passage de câbles supplémentaires vous rebute, sachez que l’alternative radio devient vite intéressante. Le bipolaire impose deux moteurs et un câblage doublé. À l’inverse, deux moteurs radio s’installent sans aucune liaison filaire entre l’interrupteur et les volets : chaque télécommande communique directement par ondes. Le raccordement se limite alors aux 3 fils sortant du moteur vers l’alimentation.

En résumé, choisissez l’unipolaire pour un volet unique avec une pose simple, le bipolaire si vous tenez à une commande filaire pour deux volets, et le radio dès que le câblage devient contraignant.
